膜分離工藝 VOCs 回收與達標治理工程實例

發布時間：2023-04-11  人瀏覽

1.VOCs 分離膜簡介

1.1分離原理

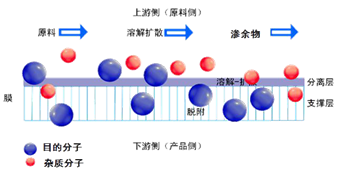

不同于孔徑篩分機理，VOCs 分離膜作用是機理是溶解擴散，是一種以氣體混合物中組分蒸汽壓差為推動力，利用各組分在膜中的溶解和擴散速率的差異實現氣氣混合物分離的膜分離過程，從而達到優先透過有機氣體，截留其它惰性氣體的效果。

1.2膜結構

VOCs 分離膜為有機/有機材料復合膜，由以下三層結構組成：

分離層：致密聚合物材料 PDMS，無孔，溶解擴散機理；

中間層：多孔高分子構成，提供氣體流道并對極薄的分離層進行支撐；

支撐層：無紡布或織布制成，提供機械支撐以適應工作壓力。

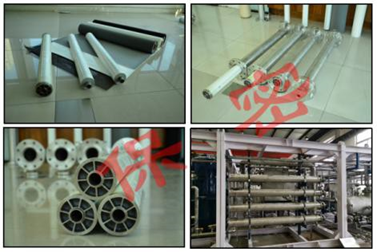

1.3膜產品實物圖片

2.工業應用

采用壓縮淺冷+膜分離+吸附/吸收/CO/RTO 可以實現有機尾氣的回收套用及達標排放。膜法 VOCs 回收技術已成功入選生態環境部頒布的 2021 年《國家先進污染防治技術目錄（大氣污染防治、噪聲與振動控制領域）》（公示稿）推廣技術，在醫藥、化工、石化行業高濃度 VOCs 處理已取得廣泛應用，在二氯甲烷、三氯甲烷、二氯乙烷、乙酸乙酯、乙酸丁酯、丙酮、環己酮、正己烷、環己烷、三苯、汽柴油等體系均有成熟應用案例。下面以壓縮淺冷+膜分離+吸附工藝在制藥企業二氯甲烷尾氣回收與達標治理領域的實際應用進行介紹。

2.1工藝流程

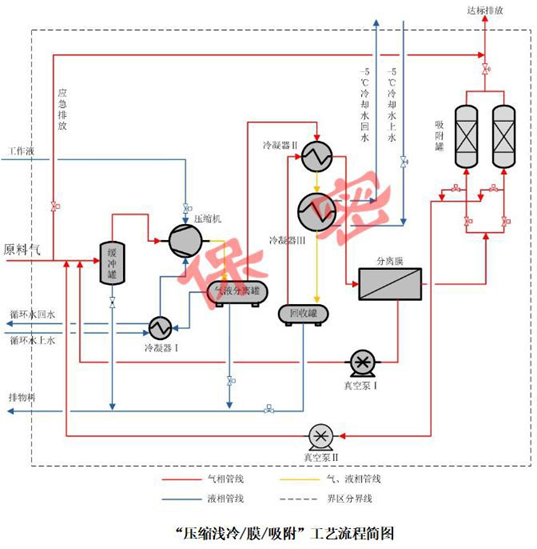

當含二氯甲烷、空氣、氮氣的混合尾氣排放時，尾氣通過收集管線率先進入系統配置的緩沖罐中；當檢測到緩沖罐中壓力時，系統配置的壓縮機將根據緩沖罐壓力傳感器信號自動運行，同時根據來氣量自動調節電機工作頻率，壓縮機出口壓力大概為 0.7MPa，溫度控制在 50℃以下。經壓縮機增壓后的氣體進入系統配置的冷凝器，冷凝器設計為兩級，冷凝器Ⅰ利用冷凝器Ⅱ后不凝氣作為冷源，尾氣被預冷至 15℃左右，同時也升高了不凝氣進膜的溫度。冷凝器Ⅱ采用廠區-5℃左右的冷凍水作為冷媒（若無-5℃冷媒，可以通過更低溫度的冷媒調溫或 裝置內自配一臺制冷機組制取冷媒），尾氣將被冷卻至 0~2℃。在冷凝器內有機組分的分壓將超過其相應的飽和蒸汽壓而液化，一部分二氯甲烷蒸汽被冷凝回收。不凝氣中二氯甲烷成分濃度降低至 3.0v%后進入膜系統。由于二氯甲烷等有機氣體在膜層的傳輸速率遠大于空氣、氮氣，有機尾氣在壓力和濃度的分壓差作用下迅速透過膜層，透過氣得到濃縮富集，富集氣濃度約在 12.9v%，富集氣經真空泵輸送至壓縮機入口再次處理。未透過膜層氣體（貧氣）中有機組分濃度能降低至 0.2v%以下，這部分尾氣進入吸附系統深度處理達標后排放。整個工藝的原則流程如下圖：

2.2工藝說明

壓縮淺冷單元：增壓后的二氯甲烷尾氣先后進入冷凝器Ⅰ、Ⅱ先后被冷卻到 15℃、0℃， 在冷凝器中有機氣體的蒸汽分壓將大大超過其相應的飽和蒸汽分壓，此時 60~70%二氯甲烷冷凝成溶劑流入回收罐內儲存，液位與排液氣動開關閥連鎖實現自動排液；不凝氣體進入膜   系統再次處理，達到充分回收。尾氣增壓的優勢：

1）采用壓縮機對尾氣增壓提高了各組分的沸點，使得有機物料更易從氣體中析出；

2）由于來氣中含有水分，冷凝溫度控制在 0~2℃可以在本質上確保系統不結冰；

3）克服了尾氣透膜過程中的阻力；

4）提高了分離膜的處理通量，減少了膜的用量，   降低了投資成本；

5）壓縮淺冷相比直接深冷可節約電耗 1/4~1/3。

膜單元：不凝氣進入到膜單元，大部分有機氣體被膜系統富集，富集氣經真空泵抽提后進入壓縮機入口進一步處理。膜單元為純物理分離過程，不添加外來組分，無二次污染， 不涉及化學反應，安全性高。尾氣組分始終不與其它可燃、易燃物質接觸，在尾氣流程中，沒有遇明火爆炸的可能性；所有電氣、儀表、元器件及控制系統均按國家石化行業相關標準進行防爆設計、選型，確保在易燃易爆氣體危險環境下安全運行。優先透有機物氣相膜技術是上世紀末發展起來的一門新興氣體分離手段。它利用不同的有機氣體如烷烴、芳香烴等與氮氣、氧氣等常規氣體在高分子分離膜中滲透速率的差異實現選擇性分離，從而達到富集回收有機組分的目的。常見的有機組分包括烷烴、芳香烴、酯類、醚類、酮類、氯代烴類等在膜中的滲透速率是常規惰性氣體的十倍至數十倍，因此混合氣體通過膜組件時，滲透側形成有機氣體高濃度流，在滲余側形成常規氣體富集的貧有機組分流，從而實現氣體分離。

VOCs 分離膜有以下幾個主要技術特點：

（1） 高滲透性，分離膜層較薄，基膜的阻力很小，滲透通量高；

（2） 高選擇性，膜的功能性分離層具有顯著的選擇透過性，分離因子高；

（3） 低風阻，管式膜膜組件流通面積大，處理大氣量時，系統阻力非常??；

（4） 長壽命，膜在正常使用情況下，一般可使用 5~8 年；

（5） 物理分離過程，能耗低，比直接壓縮冷凝或深冷要節能 1/2~1/3；

（6） 膜分離過程具有凈化過程，且不引入其它組分；

（7） 友好環境操作方便安全，運行可靠。

吸附單元：膜后貧氣進入吸附單元，采用變壓吸附工藝（PSA）進行處理。變壓吸附法是在壓力作用下利用分子間作用力，使 VOCs 氣體中的有機物選擇性的吸附在多孔吸附劑的表面，而實現有機物分離的方法。在壓力作用下，吸附劑優先吸附 VOCs 組分，很少吸附空氣或氮氣等其它組分，空氣或氮氣等其它組分在吸附塔的塔頂排放；待吸附劑吸附飽和后，通過解吸程序，被吸附的 VOCs 解吸下來，吸附劑得以再生。吸附法僅適用于處理濃度非常低的場合和體系，防止過高的吸附熱而帶來高溫等危險因素，通常作為尾氣末端用于達標的把關手段。為了進一步降低尾氣排放的濃度，達到排放標準（二氯甲烷濃度≤50mg/m3），本工藝設置了兩并兩串的活性炭罐交替吸附脫附工作，通過設置時間來切換，氣體中的少量 VOCs 被活性炭吸附，未被吸附的尾氣直接達標排放。吸附單元設置在工藝流程的尾端，經過前面膜處理后進入吸附單元的氣體中有機物含量極低，使得吸附單元的尺寸大大降低，同時也提高了活性炭的使用壽命。吸附設有兩組活性炭吸附塔（每組兩臺），采用一組吸附，一組脫附的控制方式，固定時間切換，實際情況按現場調節。為了盡可能延長活性炭使用壽命，并確保較低的解吸能耗，通過螺桿真空泵對吸附塔抽真空（真空解吸，避免產生廢水二次污染），產生的高濃度解吸氣返回到壓縮機前端耦合處理。

來源：作者朱澤求，江蘇久膜高科技股份有限公司。VOCs減排工作站再編輯。
